Stal zbrojeniowa: oznaczenia, atesty i najczęstsze błędy na budowie

Stal zbrojeniowa w konstrukcjach – po co tyle „formalności”

Dlaczego stal zbrojeniowa decyduje o bezpieczeństwie konstrukcji

Beton sam w sobie świetnie przenosi ściskanie, ale bardzo słabo radzi sobie z rozciąganiem. Z tego powodu w elementach narażonych na zginanie, ścinanie czy rozciąganie – jak fundamenty, ławy, stropy, wieńce, nadproża, słupy czy płyty – konieczne jest zastosowanie stali zbrojeniowej. To pręty zbrojeniowe przejmują siły rozciągające i ograniczają rozwój rys, a beton stanowi „otulinę”, która chroni stal przed korozją i przenosi ściskanie.

Odpowiednio dobrana stal zbrojeniowa wpływa na:

• nośność – czyli ile konstrukcja jest w stanie „udźwignąć” bez zniszczenia,
• sztywność – jak bardzo ugnie się strop, czy będą pękały ściany działowe,
• trwałość – jak konstrukcja będzie starzeć się w czasie, zwłaszcza w wilgotnym lub agresywnym chemicznie środowisku.

Jedna zmiana: z klasy B500B na stal nieznanego pochodzenia, o niższej granicy plastyczności, może skutkować większymi ugięciami, szerokimi rysami w tynku, a w skrajnych przypadkach – osłabieniem bezpieczeństwa użytkowników budynku.

Znaczenie klasy i typu stali w praktyce budowy

Projektant, dobierając klasy stali zbrojeniowej, nie kieruje się „widzimisię”, tylko konkretnymi obliczeniami i wymaganiami normowymi. Inne wymagania ma stal do zbrojenia typowych ław fundamentowych, inne do stropów o dużych rozpiętościach, jeszcze inne do elementów narażonych na niskie temperatury lub działanie soli (np. garaże, podjazdy, płyty parkingowe).

Przy doborze klasy stali liczy się przede wszystkim:

• granica plastyczności – im wyższa, tym większe siły może przenieść pręt przed trwałym odkształceniem,
• wydłużenie przy zerwaniu – określa „plastyczność” stali, ważne przy pracy konstrukcji i przy obciążeniach wyjątkowych (np. uderzenie, nierównomierne osiadanie),
• spawalność – istotna, gdy projekt przewiduje zbrojenie łączone na spoiny, a nie tylko na zakłady i strzemiona,
• odporność na zginanie – ważna przy skomplikowanych kształtach zbrojenia, gdzie pręty muszą być intensywnie gięte bez pękania i osłabiania przekroju.

Stosowanie „jakiejkolwiek” stali zamiast przewidzianej przez projektanta może pozornie obniżać koszt materiału, ale w praktyce przerzuca ryzyko na inwestora: większa podatność na korozję, pękające ściany, nadmierne ugięcia stropu, a w razie awarii – spór z ubezpieczycielem i odpowiedzialność prawna.

Skutki użycia przypadkowej lub nieudokumentowanej stali

Na małych budowach jednorodzinnych wciąż zdarzają się sytuacje, w których stal zbrojeniowa kupowana jest „z placu” lub z niepewnych źródeł, bez atestów, często bez oznaczeń producenta. Typowe argumenty: „to też żebrowana, będzie dobra”, „sąsiad tak robił i stoi”. Takie podejście mści się po kilku latach użytkowania.

Przykładowe konsekwencje użycia przypadkowej stali:

• nadmierne ugięcia stropu, skrzypienie, spękania tynków, problemy z układaniem podłóg z powodu „miski” w środku pomieszczenia,
• szerokie rysy w wieńcach i nadprożach – zwłaszcza przy oknach tarasowych, gdzie zbrojenie jest najbardziej obciążone,
• przyspieszona korozja zbrojenia w strefach zawilgoconych (ławy, płyty fundamentowe, garaże) – stal bez odpowiedniej jakości hutniczej i zabezpieczeń, często z odzysku, rdzewieje szybciej, a produkty korozji rozsadzają otulinę betonową,
• brak możliwości skutecznej reklamacji – bez atestów i certyfikatów nie da się wykazać, czy stal miała odpowiednie parametry, więc odpowiedzialność spada na inwestora i wykonawcę.

Użycie nieudokumentowanej stali potrafi też zablokować odbiór budynku przez nadzór lub ubezpieczyciela, jeśli dojdzie do szkody. Wówczas brak kompletu dokumentów dotyczących materiałów konstrukcyjnych jest poważnym argumentem na niekorzyść inwestora.

Różnica między stalą „z atestem” a stalą „bez papierów”

Stal zbrojeniowa o tej samej średnicy i wizualnie podobnym żebrowaniu może mieć zupełnie inne właściwości mechaniczne. Jedyną realną ochroną inwestora jest potwierdzona dokumentami zgodność z odpowiednimi normami i klasami wytrzymałości.

Stal z kompletem dokumentów (atest, deklaracja właściwości użytkowych):

• ma jednoznacznie określony producenta i miejsce wytworzenia,
• jest powiązana z konkretną partią produkcyjną (numer wytopu, numer partii),
• posiada wyniki badań wytrzymałościowych i jakościowych wykonywanych w laboratorium huty lub jednostki certyfikującej,
• odnosi się do konkretnych norm (np. PN-EN 10080), co pozwala projektantowi i inspektorowi ocenić przydatność do danego typu konstrukcji.

Stal „bez papierów” to zazwyczaj:

• brak informacji o producencie i klasie,
• brak potwierdzonych parametrów wytrzymałościowych,
• brak możliwości powiązania konkretnej wiązki z partią badań laboratoryjnych,
• duże ryzyko użycia prętów z odzysku lub pochodzących z recyklingu w sposób, który nie spełnia wymagań dla konstrukcji żelbetowych.

Co sprawdzić na starcie budowy

Na etapie organizacji budowy warto wykonać kilka prostych kroków kontrolnych.

• Krok 1: upewnienie się, że projekt zawiera wyraźny opis stali: klasy (np. B500B), średnice, informacje o spawalności oraz tabelę stali zbrojeniowej.
• Krok 2: rozmowa z kierownikiem budowy i projektantem, czy dopuszczalne są zamienniki (np. B500SP zamiast B500B) i na jakich warunkach.
• Krok 3: wybór dostawcy stali, który standardowo zapewnia atest hutniczy i deklarację właściwości użytkowych dla każdej partii.
• Krok 4: ustalenie, kto na budowie fizycznie sprawdza zgodność dostaw stali z projektem (kierownik, inspektor, doświadczony wykonawca).

Co sprawdzić: czy projekt zawiera pełny opis zbrojenia, czy wykonawca i kierownik budowy posługują się tym samym nazewnictwem stali, czy już na etapie zamawiania materiału wiadomo, której klasy i jakich średnic prętów potrzeba.

Podstawowe rodzaje i klasy stali zbrojeniowej stosowane w Polsce

Rodzaje stali – gładka, żebrowana, pręty, siatki, elementy systemowe

W konstrukcjach żelbetowych używa się kilku głównych form stali zbrojeniowej. Ich znajomość ułatwia rozmowę z wykonawcą i hurtownią, a także kontrolę poprawności robót.

Podstawowe rodzaje stali zbrojeniowej:

• Pręty gładkie – o okrągłym przekroju, bez żeber. Dawniej oznaczane jako St0S lub A-0. Obecnie stosowane głównie jako:
  • pręty montażowe – do podtrzymania właściwego zbrojenia,
  • strzemiona w niewielkich elementach,
  • elementy pomocnicze przy wiązaniu zbrojenia.

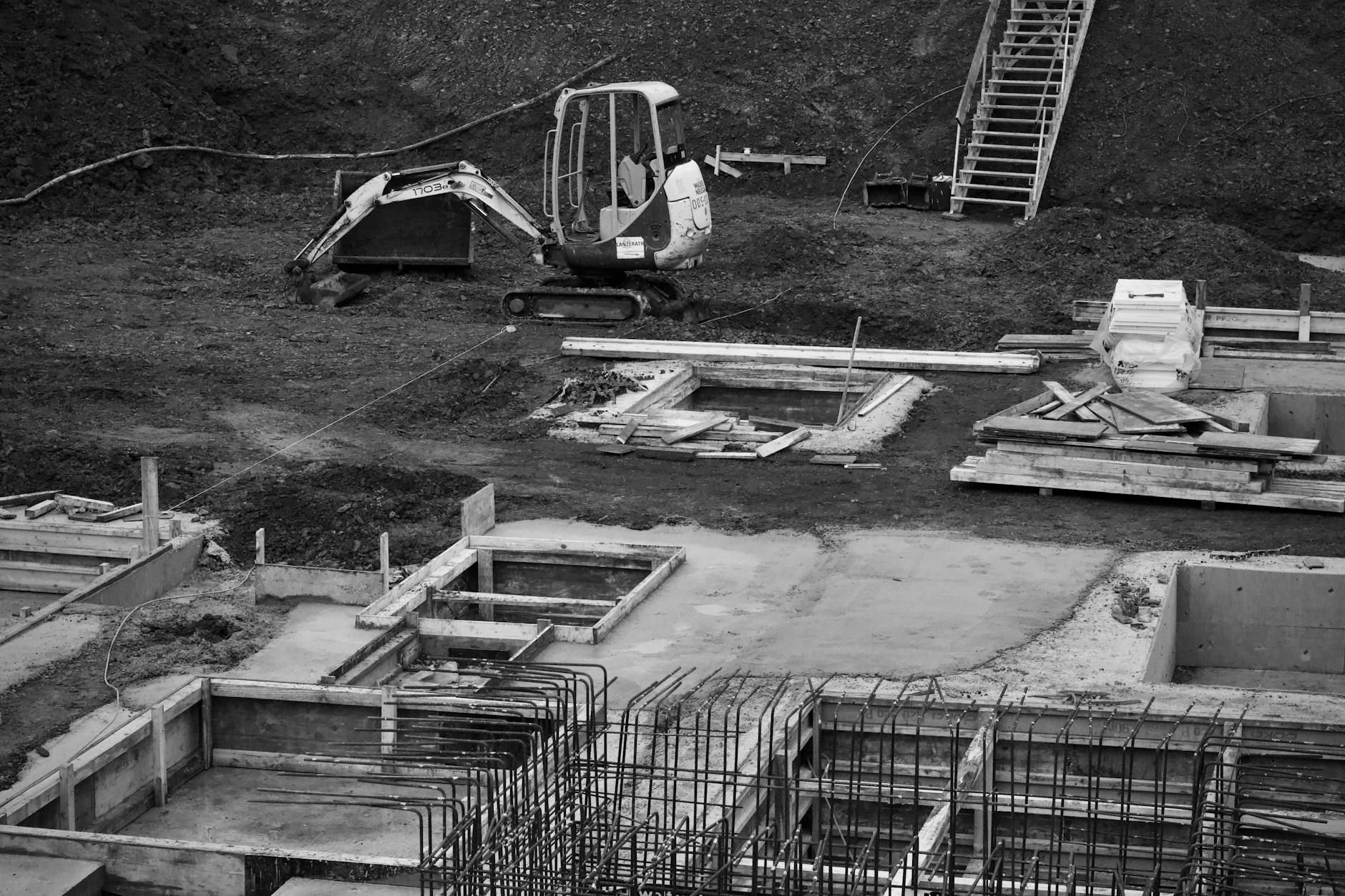

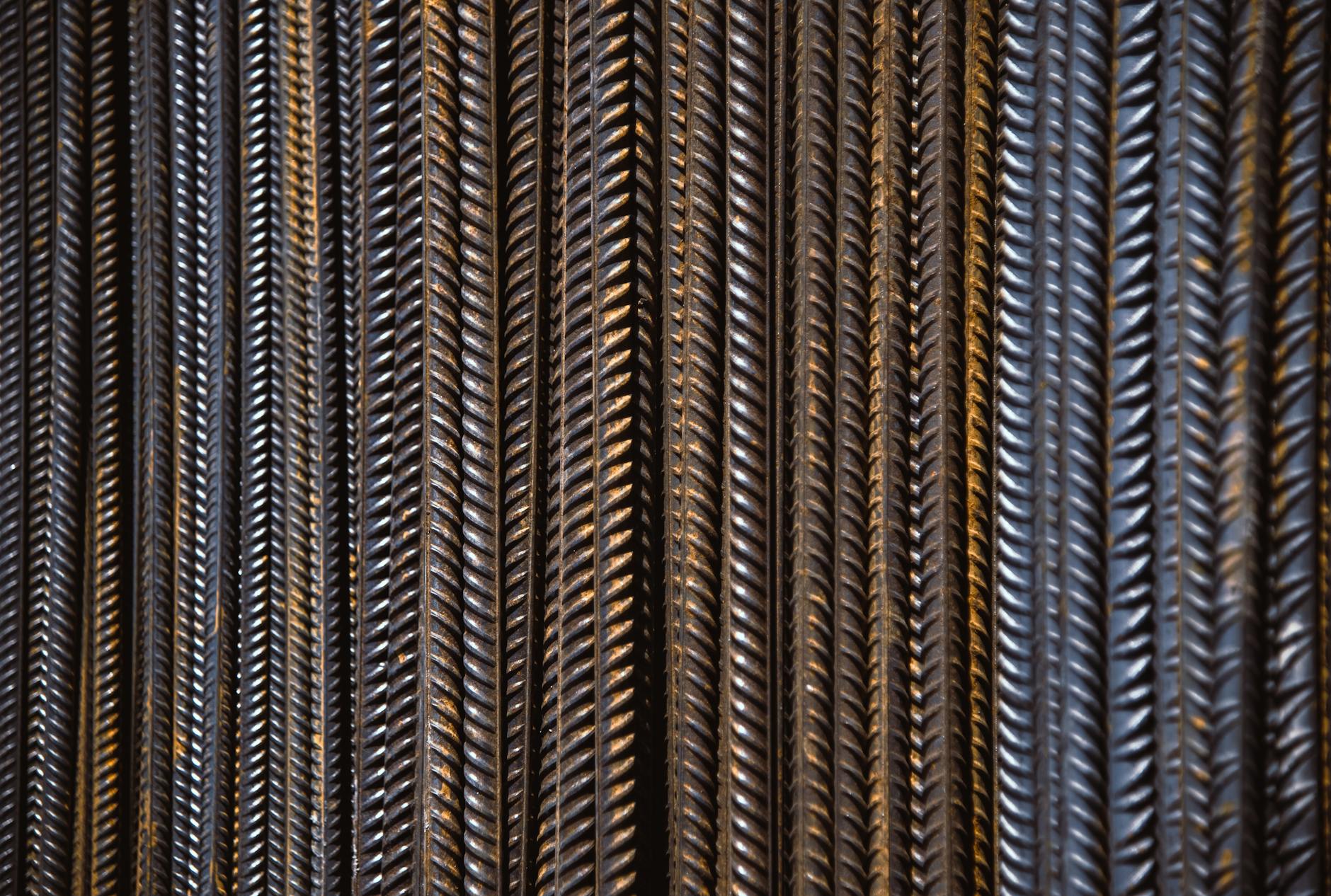

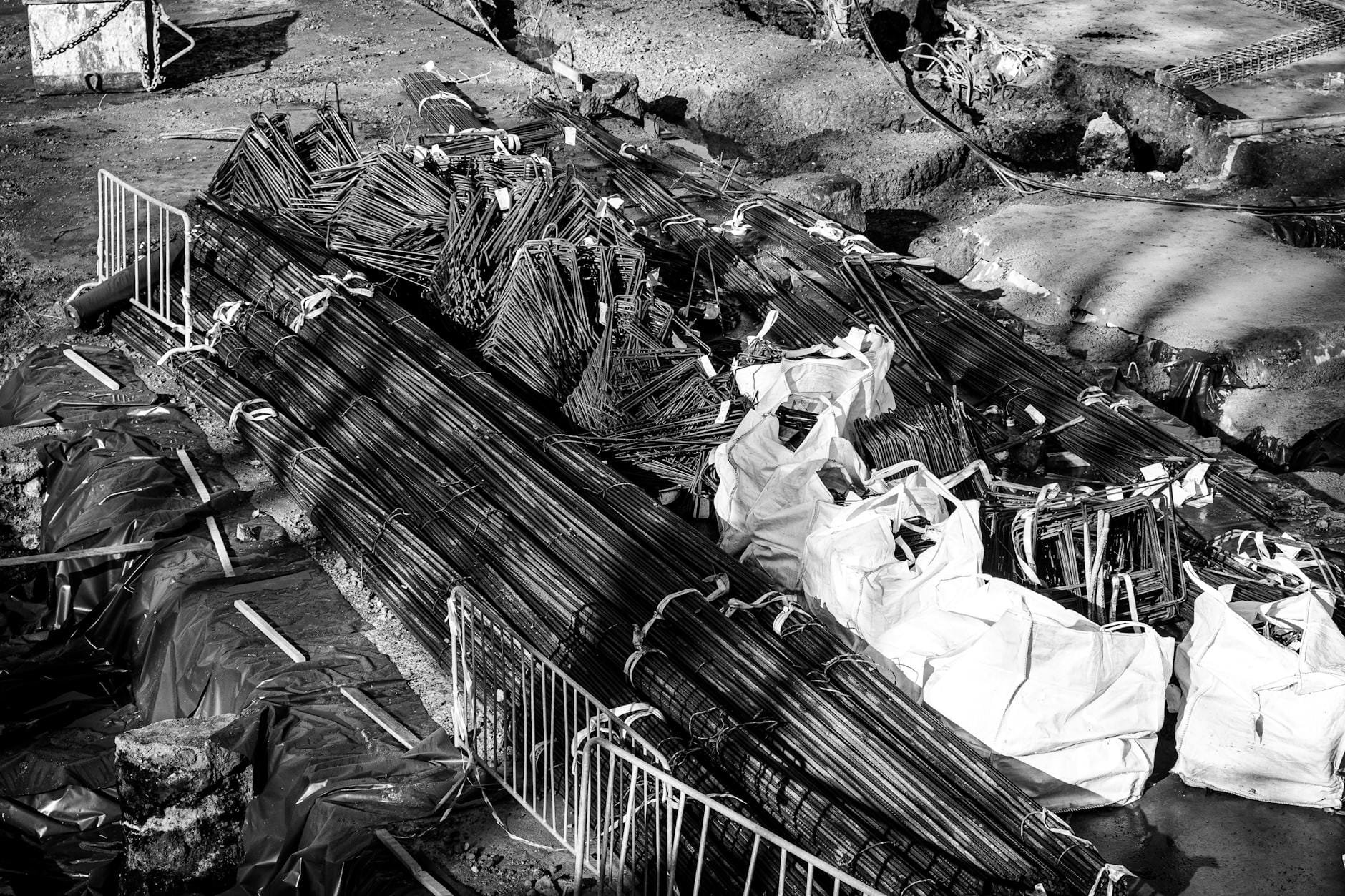

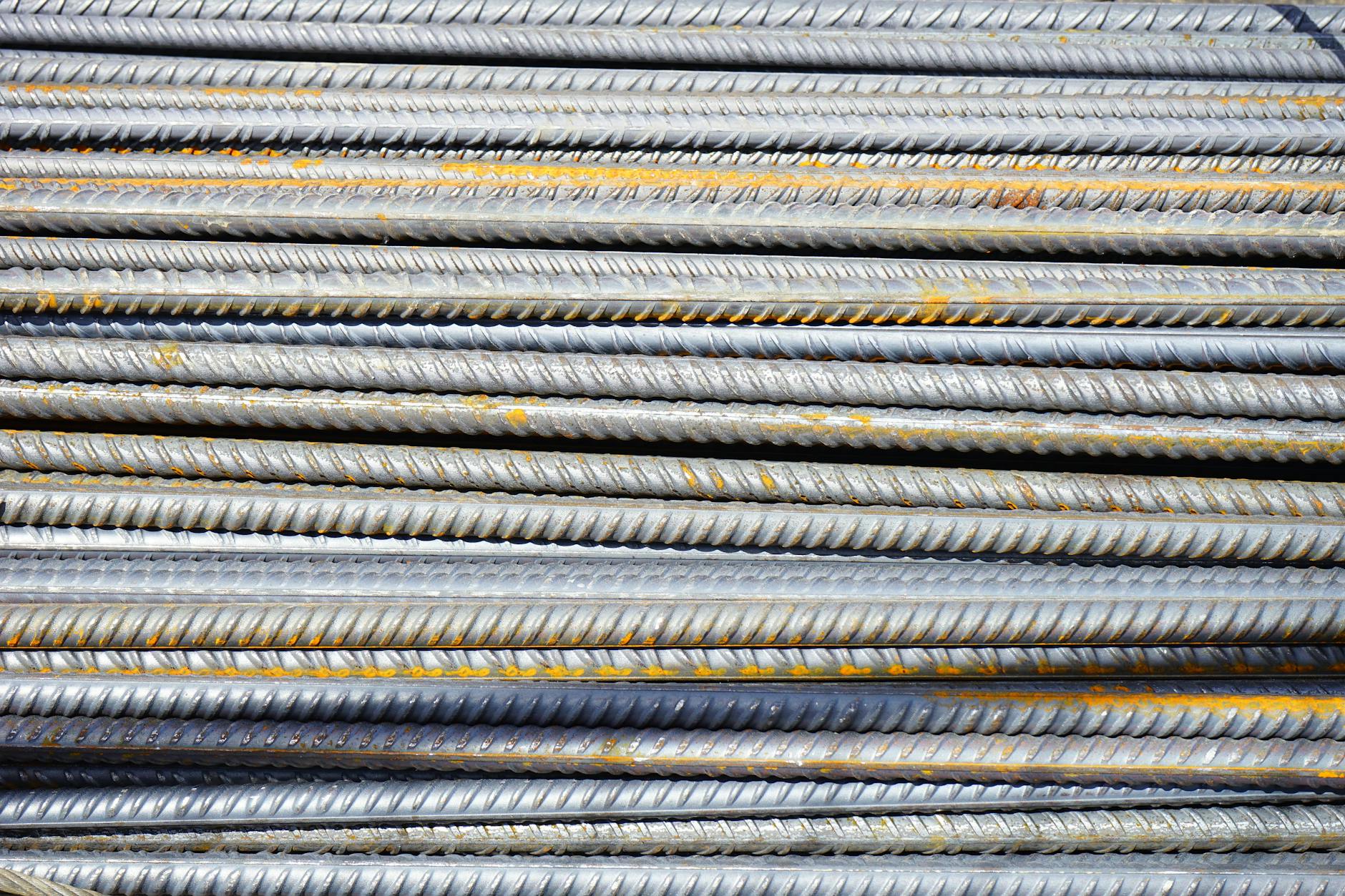

• Pręty żebrowane – podstawowy materiał nośny. Żebra poprawiają przyczepność do betonu i ograniczają poślizg. W projekcie będą to zwykle pręty w klasie B500A/B/SP o średnicach 6–32 mm.
• Siatki zbrojeniowe – zgrzewane z cienkich prętów (zwykle 4–8 mm), stosowane:
  • w płytach posadzkowych,
  • jastrychach,
  • niewielkich płytach fundamentowych,
  • ścianach i stropach, jako zbrojenie rozdzielcze.
• Kratownice i zbrojenie systemowe – gotowe elementy przestrzenne przenoszące siły ścinające i zginające, często stosowane w sprężonych i prefabrykowanych stropach (np. stropy typu filigran).

Na budowie jednorodzinnej najczęściej spotyka się pręty żebrowane w wiązkach oraz siatki zgrzewane w arkuszach lub rolkach. Pręty gładkie pojawiają się głównie jako element pomocniczy.

Przejście ze starych oznaczeń na klasy wg PN-EN

W starszych projektach, a także w rozmowach na budowie, wciąż pojawiają się dawne oznaczenia stali zbrojeniowej. Użytkownicy spotykają się z nazwami typu A-II, A-IIIN, RB500W, St3SX. Obecnie obowiązujące są klasy wg norm europejskich (PN-EN), np. B500A, B500B, B500SP.

Stare i nowe oznaczenia różnią się, ale można je orientacyjnie powiązać. W praktyce inwestor powinien wiedzieć, że:

• dawna A-IIIN (RB500W) odpowiada współcześnie stali B500SP lub B500B,
• dawna A-II to orientacyjnie stal o niższej wytrzymałości, obecnie zastępowana przez B500A/B w zależności od wymagań,
• oznaczenia „RB” (np. RB500W) odnosiły się do prętów żebrowanych (R – ribbed, B – bars) z granicą plastyczności 500 MPa.

Najbezpieczniej jest zawsze sprawdzić w opisie projektu, czy autor wskazał nową klasę stali. W razie wątpliwości konieczna jest konsultacja z projektantem, a nie samodzielne „zamienianie” stali na podstawie rozmów z handlowcem.

Cechy mechaniczne poszczególnych klas stali

Różne klasy stali zbrojeniowej różnią się przede wszystkim parametrami mechanicznymi. W uproszczeniu:

• B500A – stal o granicy plastyczności ok. 500 MPa, ale o mniejszym wydłużeniu przy zerwaniu; stosowana zwykle w prostych elementach, gdzie nie ma dużych wymagań dot. plastyczności i spawalności.
• B500B – stal o granicy plastyczności ok. 500 MPa z lepszym wydłużeniem (bardziej „miękka” w sensie możliwości odkształceń plastycznych); zalecana do większości konstrukcji z uwagi na korzystniejszą pracę pod obciążeniem.
• B500SP – stal o podwyższonych wymaganiach jakościowych (np. spawalność, kontrola parametrów), często stosowana w konstrukcjach o większym znaczeniu lub specjalnych wymaganiach (prefabrykacja, elementy silnie obciążone).

Projektanci zazwyczaj wybierają B500B lub B500SP jako kompromis między parametrami mechanicznymi, możliwością gięcia i spawania a kosztami. B500A, choć formalnie dopuszczalna, jest używana ostrożniej, szczególnie tam, gdzie istotna jest plastyczność i zdolność prętów do pracy przy obciążeniach ponadobliczeniowych.

Jak projektanci oznaczają stal w rysunkach konstrukcyjnych

Na rysunkach konstrukcyjnych, w opisie technicznym projektu, można znaleźć kilka typowych sposobów oznaczania stali zbrojeniowej. Warto nauczyć się je czytać, aby ocenić, czy kupowany materiał jest zgodny z projektem.

Typowe formy zapisu:

• w legendzie lub tabeli stali: B500B – pręty żebrowane nośne, np. „Stal zbrojeniowa: pręty żebrowane B500B wg PN-EN 10080, pręty gładkie B500A do zbrojenia montażowego”,
• w oznaczeniu pręta przy rysunku: Ø12 B500B co 15 cm – pręt żebrowany o średnicy nominalnej 12 mm w klasie B500B, ułożony co 15 cm,
• w tabeli prętów: „Pręt nr 1: Ø16 B500B, długość 5,0 m, ilość 12 szt.”.

Warto też zwrócić uwagę na zapisy dotyczące spawalności – np. „Pręty zbrojeniowe przewidziane do spawania muszą spełniać wymagania spawalności wg PN-EN…”. Oznacza to konieczność doboru odpowiedniej klasy stali (np. B500SP) oraz stosowania prawidłowej technologii wykonania spoin.

Co sprawdzić przy doborze rodzaju stali

Przy wyborze i zamówieniu stali zbrojeniowej:

Kryteria wyboru klasy stali na etapie zamawiania

Zanim wykonawca złoży zamówienie, dobrze jest przejść przez prostą listę pytań. W praktyce ogranicza to liczbę „niespodzianek” przy odbiorze materiału.

• Krok 1: Sprawdzenie wymagań z projektu – jaka klasa jest wpisana (B500A, B500B, B500SP), czy projekt dopuszcza zamienniki, czy są uwagi dotyczące spawalności lub gięcia na budowie.
• Krok 2: Określenie technologii robót – czy planowane jest:
  • gięcie prętów na budowie (np. haki, odgięcia w belkach),
  • spawanie prętów lub siatek (np. przy zbrojeniu murłat, słupów),
  • prefabrykacja zbrojenia w zakładzie zbrojarskim.
• Krok 3: Dobór klasy pod wymagania – do elementów intensywnie zginanych i narażonych na odkształcenia lepiej stosować B500B lub B500SP niż B500A, która jest „twardsza” i mniej plastyczna.
• Krok 4: Sprawdzenie dostępności w hurtowni – czasem wskazana w projekcie stal jest trudniej dostępna lokalnie; wtedy projektant musi zdecydować, czy akceptuje inną klasę o porównywalnych parametrach.

Przykład z praktyki: projekt przewiduje B500B, ale na miejscu dostępna jest głównie B500A. Zamiast samodzielnie „podmieniać” klasę, inwestor wraz z wykonawcą proszą projektanta o pisemną zgodę albo korektę projektu. Unika się w ten sposób sporu przy odbiorze konstrukcji.

Co sprawdzić: czy zamawiana stal dokładnie odpowiada zapisom w projekcie, czy wykonawca nie zmienia klasy „bo tak taniej i szybciej”, oraz czy zamierzona technologia (spawanie, gięcie) jest zgodna z właściwościami wybranej stali.

Oznaczenia na prętach i w dokumentacji – jak to rozszyfrować krok po kroku

Oznaczenia wytłoczone na prętach

Na powierzchni pręta żebrowanego huty umieszczają charakterystyczne znaki. To nie jest dekoracja – po nich można rozpoznać producenta i klasę stali.

Najczęściej spotyka się:

• znak producenta – litera, kilka liter lub symbol graficzny,
• oznaczenie klasy – system kresek, punktów lub dodatkowych wypukłości na żebrach,
• czasem oznaczenie średnicy lub serii produkcyjnej.

Krok po kroku wygląda to tak:

1. Znajdź na pręcie miejsce z wyraźnie powtarzającymi się znakami.
2. Porównaj symbol z wykazem producentów (często dostępny w katalogu hut lub w internecie).
3. Sprawdź, czy oznaczony producent zgadza się z tym w dokumentach (atest, faktura).
4. Zweryfikuj, czy typ pręta (kształt żeber, ewentualne dodatkowe znaczniki) odpowiada klasie zadeklarowanej w papierach.

Jeżeli na prętach nie widać żadnych oznaczeń lub są one „dziwnie starte”, rośnie ryzyko użycia materiału z niepewnego źródła. W takiej sytuacji lepiej wstrzymać zbrojenie i skonsultować problem z inspektorem nadzoru.

Co sprawdzić: czy każdy typ prętów na budowie ma powtarzalne, czytelne oznaczenia oraz czy da się je powiązać z konkretną hutą i klasą stali z dokumentów.

Jak czytać oznaczenia w tabeli stali i na rysunkach

Tabele stali w projektach bywają rozbudowane, ale da się je „rozgryźć” według stałego schematu. Wpis jednej pozycji zazwyczaj zawiera:

• numer pręta – np. „P1”, „S3”, identyfikator na rysunku,
• średnicę nominalną – „Ø12”, „Ø16”,
• długość pręta – w metrach lub milimetrach,
• klasę stali – „B500B”, „B500SP”,
• kształt pręta – rysunek z wymiarami odgięć, haków, zakładów,
• ilość sztuk – na jeden element i łącznie dla całej konstrukcji.

Przykładowy zapis z tabeli:

P1: Ø12 B500B, L=4,50 m, 2 szt./belkę, razem 40 szt.

Na rysunku belki obok przekroju znajdzie się zwykle skrócona forma: P1 Ø12 co 15 cm. Takie dwie informacje trzeba powiązać: numer pręta z tabeli odpowiada oznaczeniu przy elemencie.

Krok 1: znajdź legendę lub tabelę stali; Krok 2: zidentyfikuj symbole prętów na rysunku; Krok 3: dla każdego symbolu sprawdź w tabeli jego średnicę, długość i klasę; Krok 4: porównaj z zamówionym materiałem (czy nie „wjechało” np. Ø10 zamiast Ø12).

Co sprawdzić: czy średnice, klasy i ilości prętów w tabeli są zgodne z zamówieniem i dostawą, oraz czy wykonawca nie „upraszcza” zbrojenia przez zastępowanie kilku rodzajów prętów jednym „bo tak wygodniej”.

Typowe skróty i symbole w dokumentacji stalowej

Oprócz samych oznaczeń stali pojawia się wiele skrótów, które wprowadzają zamieszanie wśród mniej doświadczonych inwestorów. Kilka z nich:

• Ø – średnica nominalna pręta w milimetrach (Ø8, Ø12, Ø16).
• co 10/15/20 – rozstaw prętów w centymetrach (np. „Ø10 co 15 cm”).
• górą/dół – położenie zbrojenia w przekroju (np. „2Ø12 górą, 2Ø12 dołem”).
• strz. – strzemiona (np. „strz. Ø6 co 20 cm B500A”).
• zs – zbrojenie siatką (np. „zs Ø6 co 15 cm – 2 warstwy”).

Przy każdej pozycji zbrojenia musi być jasne, z jakiej klasy stali wykonuje się dany element. Jeżeli projektant nie wpisał tego jednoznacznie przy każdym typie pręta, trzeba oprzeć się na opisie ogólnym („wszystkie pręty żebrowane nośne: B500B”).

Co sprawdzić: czy przy każdym oznaczeniu prętów w projekcie można jednoznacznie ustalić klasę stali oraz czy w hurtowni wpisano ją poprawnie na dokumencie dostawy.

Atesty, certyfikaty, deklaracje – jakie dokumenty MUSZĄ towarzyszyć stali

Atest hutniczy – co faktycznie zawiera

Atest hutniczy nie jest „kartką na odczepnego”. To podstawowy dokument łączący pręt leżący na budowie z konkretną partią produkcyjną i wynikami badań.

W typowym atestcie znajdziesz:

• dane producenta – nazwa huty, adres, ewentualnie logo,
• oznaczenie wyrobu – pręty żebrowane, gatunek, norma odniesienia (np. PN-EN 10080),
• klasę stali – B500A, B500B, B500SP itd.,
• numery wytopu / partii – klucz do powiązania z konkretną dostawą,
• wyniki badań – granica plastyczności, wytrzymałość na rozciąganie, wydłużenie, czasem gięcie i zginanie na zimno,
• datę wystawienia i podpis/oznaczenie osoby upoważnionej.

Krok, który często jest pomijany: porównanie numerów partii z atestu z numerami na etykietach wiązek stali (lub z oznaczeniem na fakturze/dostawie). Bez tego atest staje się tylko „ogólną kartką”, a nie dowodem na parametry prętów, które realnie trafiły na budowę.

Co sprawdzić: czy atest jest wystawiony dokładnie na stal, która przyjechała (zgodność producenta, klasy, średnic, numeru partii) – a nie jest przypadkowym dokumentem „od czegoś podobnego”.

Deklaracja właściwości użytkowych (DoP) i znak CE

Dla wyrobów budowlanych objętych normą zharmonizowaną, takich jak stal zbrojeniowa wg PN-EN 10080, producent wystawia Deklarację Właściwości Użytkowych (DoP). To dokument, w którym producent deklaruje, że wyrób spełnia określone właściwości i że jest objęty systemem kontroli produkcji.

W deklaracji pojawiają się m.in.:

• identyfikacja wyrobu – typ, partia, numer seryjny,
• przeznaczenie – zbrojenie konstrukcji żelbetowych,
• norma odniesienia – np. PN-EN 10080,
• deklarowane właściwości – granica plastyczności, wytrzymałość, przyczepność, spawalność,
• system oceny i weryfikacji stałości właściwości – opisuje, jak często i w jaki sposób kontroluje się produkcję (np. system 1+, 2+),
• podpis producenta lub upoważnionego przedstawiciela.

Na podstawie DoP producent może oznaczyć wyrób znakiem CE. Dla inwestora i nadzoru to sygnał, że stal pochodzi z legalnego źródła i jest objęta wymaganym systemem oceny.

Co sprawdzić: czy do partii stali dołączono aktualną deklarację właściwości użytkowych powiązaną z konkretnym wyrobem oraz czy na dokumentach i etykietach pojawia się znak CE i odniesienie do właściwej normy.

Dokumenty na budowie – jak je porządkować

Chaos w papierach często kończy się problemami przy odbiorze lub w razie awarii. Wprowadzenie prostej „książki stali” ułatwia życie wszystkim stronom.

Praktyczny sposób prowadzenia dokumentacji:

1. Załóż segregator z podziałem na rozdziały: dostawy stali, atesty, deklaracje, protokoły odbioru.
2. Każdą dostawę opisuj krótką notatką: data, ilość, rodzaj, klasa, numer partii, nazwa dostawcy.
3. Spinaj (fizycznie lub w wersji elektronicznej) fakturę, atest, deklarację i ew. protokół odbioru do jednej dostawy.
4. Oznacz wiązki i siatki na placu budowy tak, aby można było je powiązać z odpowiednią partią dokumentów (np. tabliczka z numerem dostawy).

Przy większych budowach inspektor nadzoru zwykle wymaga, by wszystkie te dokumenty były dostępne od ręki jeszcze przed zalaniem pierwszego betonu.

Co sprawdzić: czy dla każdej dostawy stali da się szybko odnaleźć komplet dokumentów i czy są one podpisane oraz czytelnie opisane (daty, numery partii, klasy stali).

Kiedy zażądać dodatkowych badań laboratoryjnych

Nawet mając atest i deklarację, zdarzają się sytuacje budzące wątpliwości. Wtedy wyjściem jest zlecenie dodatkowych badań w niezależnym laboratorium.

Typowe powody zlecania badań:

• rozbieżności między dokumentami a oznaczeniami na prętach,
• nietypowy wygląd stali – inne żebrowanie, odcień, liczne ubytki, korozja ponad typową „magazynową”,
• brak atestu lub DoP, a dostawca nie jest w stanie ich szybko dostarczyć,
• wątpliwości projektanta lub inspektora co do jakości materiału w kluczowych elementach konstrukcji.

Procedura jest prosta: pobiera się próbki prętów z danej partii (z zachowaniem opisu miejsca i czasu pobrania), przekazuje do akredytowanego laboratorium i czeka na wyniki badań wytrzymałościowych i składu chemicznego.

Jeżeli badania wykażą parametry niższe niż zadeklarowane, inspektor ma podstawę do odrzucenia partii stali lub do wprowadzenia wzmocnień konstrukcyjnych według zaleceń projektanta.

Co sprawdzić: czy w umowie z wykonawcą lub dostawcą przewidziano możliwość zlecenia badań na koszt dostawcy w przypadku uzasadnionych wątpliwości co do jakości stali.

Stal zbrojeniowa w konstrukcjach – po co tyle „formalności”

Dlaczego stal z papierami nie jest „zbędnym luksusem”

Z punktu widzenia inwestora formalności wokół stali mogą wyglądać jak biurokracja. W rzeczywistości to zabezpieczenie przed konsekwencjami znacznie droższymi niż komplet dokumentów.

Bez atestów i deklaracji:

• nie ma pewności, że pręty mają wymaganą wytrzymałość,

• nie da się w razie awarii udowodnić poprawności materiału,
• trudniej wyegzekwować odpowiedzialność dostawcy, bo brak powiązania prętów z konkretną partią,
• mogą pojawić się problemy przy odbiorach i przy ubezpieczeniu obiektu.

Przy konstrukcjach żelbetowych margines błędu jest ograniczony. Jeżeli stal ma niższą wytrzymałość niż zakładano w projekcie, przekroje są „na papierze” poprawne, a w rzeczywistości pracują na granicy możliwości. W połączeniu z błędami wykonawczymi (np. zbyt mała otulina, źle ułożone pręty) robi się mieszanka, która ujawnia się dopiero przy ekstremalnym obciążeniu.

Dokumentacja stali jest więc elementem systemu bezpieczeństwa konstrukcji, tak samo jak obliczenia projektowe czy nadzór na budowie.

Co sprawdzić: czy wszystkie „papierowe” wymagania wobec stali są spełnione zanim zostanie ona trwale zabudowana w betonie – później jest już za późno na naprawianie braków.

Rola projektanta, kierownika budowy i inspektora w kontroli stali

Każda z kluczowych osób na budowie ma inne obowiązki związane ze stalą zbrojeniową. Jeżeli któryś z tych „filtrów” nie działa, do konstrukcji łatwiej przedostają się błędy.

Projektant konstrukcji odpowiada za:

• dobór klas, gatunków i średnic stali,
• jednoznaczne oznaczenie zbrojenia na rysunkach,
• określenie wymagań dotyczących dokumentów (np. „dla wszystkich dostaw stali wymagane atesty hutnicze, DoP”).

Kierownik budowy ma obowiązek:

• sprawdzić zgodność dostaw stali z projektem (klasa, średnice, ilości),
• pilnować, by stal bez dokumentów nie została wbudowana,
• prowadzić i podpisywać protokoły odbioru robót zbrojarskich.

Inspektor nadzoru kontroluje z kolei:

• kompletność i poprawność dokumentacji stali,
• poprawność ułożenia zbrojenia przed betonowaniem,
• reakcję na nieprawidłowości – wstrzymanie robót, żądanie badań, wymianę materiału.

Jeżeli inwestor „oszczędza” na nadzorze, zwiększa szanse, że błędy związane ze stalą przejdą niezauważone aż do czasu, gdy ich naprawa będzie bardzo kosztowna lub wręcz niemożliwa.

Co sprawdzić: czy w umowie z wykonawcą i umowach z projektantem/nadzorem jasno opisano obowiązki w zakresie kontroli stali oraz kto ostatecznie decyduje o dopuszczeniu materiału do wbudowania.

Podstawowe rodzaje i klasy stali zbrojeniowej stosowane w Polsce

Pręty żebrowane B500 – dzisiejszy standard

W zdecydowanej większości nowych projektów spotkasz stal klasy B500. To współczesny standard, który zastąpił stare klasy typu A-I, A-II, A-III.

Najczęściej używane odmiany:

• B500A – stal o mniejszej ciągliwości, częściej stosowana na proste elementy, strzemiona,
• B500B – stal bardziej ciągliwa, standard dla zbrojenia głównego w elementach nośnych,
• B500SP – wariant specjalny, np. z podwyższonymi wymaganiami dot. spawalności lub ciągliwości, zwykle opisany w projekcie wprost.

Jeżeli projektant na rysunkach wpisuje tylko „B500”, zwykle w opisie ogólnym znajdziesz doprecyzowanie, czy chodzi o B500A, czy B500B. Przy zamówieniu w hurtowni ta różnica musi być już wyraźnie wskazana – inaczej magazynier załaduje to, co „akurat stoi z przodu”.

Co sprawdzić: czy w projekcie podano dokładny symbol klasy (B500A/B500B) i czy ta sama klasa widnieje na dokumentach dostawy oraz atestach.

Gładkie pręty i druty – kiedy można ich używać

Oprócz prętów żebrowanych stosuje się stal gładką – najczęściej w postaci prętów Ø4–Ø8 lub drutów w kręgach. Mają inną charakterystykę przyczepności do betonu, dlatego zakres ich stosowania jest ograniczony projektem.

Typowe zastosowania stali gładkiej:

• strzemiona w elementach o niewielkim obciążeniu,
• zbrojenie montażowe i dystansowe (tzw. „końskie łby”, kratownice pomocnicze),
• elementy pomocnicze przy armaturze (haki, zaczepy, uchwyty).

Samowolne zastępowanie prętów żebrowanych gładkimi „bo są pod ręką” jest jednym z najpoważniejszych grzechów na budowie. Pręt gładki o tej samej średnicy nie zapewnia tej samej przyczepności, więc realnie osłabia pracę zbrojenia.

Co sprawdzić: czy w miejscach, gdzie projekt przewiduje pręty żebrowane, nie wbudowano przypadkiem stali gładkiej; szczególnie w wieńcach, nadprożach i słupach.

Stal zbrojeniowa w siatkach i prefabrykatach

Często zamiast pojedynczych prętów stosuje się siatki zbrojeniowe i gotowe kosze zbrojeniowe. To przyspiesza roboty, ale wprowadza dodatkowe ryzyka przy zamawianiu.

Przy siatkach zwróć uwagę na:

• symbol siatki (np. Q188, Q335) – zawiera informację o przekrojach prętów w obu kierunkach,
• rozstaw drutów – co ile centymetrów są pręty wzdłużne i poprzeczne,
• średnice prętów – zamiana np. Ø6 na Ø5 oznacza znaczną redukcję zbrojenia.

W prefabrykowanych koszach zbrojeniowych (np. słupy, belki) trzeba z kolei skontrolować:

• czy układ prętów głównych i strzemion odpowiada rysunkowi,
• czy klasa stali użytej w prefabrykacie jest zgodna z projektem,
• czy zachowano odpowiednie zakłady prętów, jeżeli kosz składa się z kilku segmentów.

Przykład z praktyki: zamówiono siatki do płyty fundamentowej, w projekcie Q335, a przyjechały Q188 – różnica w ilości stali jest ogromna, a na pierwszy rzut oka siatki „wyglądają podobnie”. Wykryto to dopiero podczas kontroli oznaczeń na etykiecie.

Co sprawdzić: czy symbole siatek i prefabrykatów z dokumentów dostawy dokładnie odpowiadają tym z projektu i czy producent jasno wskazuje klasę stali użytej do ich wykonania.

Stare oznaczenia stali (A-I, A-II, A-III) a nowe klasy

W wielu starszych projektach pojawiają się symbole A-I, A-II, A-III, a w hurtowniach dominuje już B500. Trzeba umieć połączyć te światy, żeby nie zamienić klasy stali „na oko”.

Ogólnie:

• A-I – dawniej stal gładka o niższej wytrzymałości,
• A-II, A-III – pręty żebrowane o różnych poziomach wytrzymałości i ciągliwości.

Przy adaptacji starych projektów projektant powinien w opisie konstrukcji zapisać, jakie nowe klasy odpowiadają starym oznaczeniom. Samodzielne „tłumaczenie” przez wykonawcę (np. „A-III to pewnie B500, bo też mocna”) jest prostą drogą do nieporozumień.

Co sprawdzić: jeżeli projekt zawiera stare oznaczenia, czy projektant przygotował czytelną tabelę zamiany na aktualnie produkowane klasy stali i czy wszyscy uczestnicy procesu budowlanego się do niej stosują.

Najczęstsze błędy ze stalą zbrojeniową na budowie

Błąd 1: Zamiana klasy lub średnicy „bo tak było na magazynie”

To jeden z najgroźniejszych i jednocześnie najczęstszych błędów. Zwykle wygląda tak: przychodzi dostawa z prętami o innej średnicy lub klasie, wykonawca nie chce czekać na wymianę, więc „dogaduje się” z kierownikiem i układa to, co ma.

Typowe scenariusze:

• zastąpienie Ø12 prętami Ø10 w tej samej klasie,
• zastąpienie B500B stalą B500A,
• mieszanie w jednym elemencie prętów różnych klas bez żadnej kontroli.

Takie zamiany nie są drobną korektą. Zmieniają realną nośność przekroju. Jeżeli już z jakiegoś powodu zachodzi konieczność zmiany stali, musi ją policzyć projektant i zaakceptować na piśmie.

Krok 1: przy przyjęciu dostawy porównaj parametry z projektem; Krok 2: jeżeli występuje rozbieżność, wstrzymaj wbudowanie; Krok 3: zgłoś temat projektantowi lub inspektorowi; Krok 4: stosuj wyłącznie rozwiązanie przez nich zatwierdzone.

Co sprawdzić: czy którakolwiek zmiana klasy lub średnicy stali jest udokumentowana i zaakceptowana przez projektanta, a nie jest jedynie „ustną zgodą na budowie”.

Błąd 2: Brak lub nieprawidłowe zakłady prętów

Pręty zbrojeniowe nie są nieskończenie długie. Aby przenieść siły, trzeba je łączyć przez zakład, czyli odpowiednio długie zachodzenie na siebie. Długość zakładu zależy od średnicy pręta, klasy stali, klasy betonu i kilku innych parametrów, ale konkretne wartości zapisuje projektant.

Typowe uchybienia:

• skracanie zakładów, aby „oszczędzić stal”,
• łączenie wszystkich prętów w jednym przekroju (zamiast naprzemiennie),
• brak zachowania minimalnych odległości między prętami w strefie zakładu.

Krok kontrolny jest prosty: przed betonowaniem wybierz fragment konstrukcji z największą ilością połączeń (np. spoiny płyt, styki belek) i zmierz realne długości zakładów. Jeżeli różnią się od projektu, nie ma co liczyć na „beton jakoś to utrzyma”.

Co sprawdzić: czy długości zakładów i sposób ich rozłożenia w przekroju odpowiadają rysunkom oraz wytycznym projektanta.

Błąd 3: Niewłaściwa otulina betonowa

Otulina to warstwa betonu między powierzchnią pręta a krawędzią elementu. Chroni stal przed korozją i ogniem. Zbyt mała otulina = szybsze rdzewienie i odspajanie betonu. Zbyt duża otulina = pręty „wychodzą” ze strefy maksymalnych naprężeń, co pogarsza pracę przekroju.

Skąd biorą się błędy:

• brak lub złe ustawienie podkładek dystansowych,
• deptanie po zbrojeniu bez późniejszej korekty położenia,
• zastępowanie dystansów systemowych przypadkowymi kawałkami cegieł czy styropianu.

Krok kontrolny: przed betonowaniem sprawdź, czy wszystkie pręty mają podparcie na dystansach o odpowiedniej wysokości, oraz czy nie „wiszą” w powietrzu lub nie dotykają deskowania. W razie potrzeby dopracuj ustawienie zbrojenia, nawet kosztem przesunięcia betonowania.

Co sprawdzić: czy grubość otuliny w kluczowych elementach (płyty fundamentowe, słupy, belki, wieńce) jest zgodna z projektem i wymaganiami normowymi, oraz czy zastosowane dystanse są do tego przystosowane.

Błąd 4: Zły sposób cięcia i gięcia prętów

Nieprawidłowe cięcie i gięcie stali może osłabić przekrój pręta albo uniemożliwić prawidłowe ułożenie zbrojenia.

Najczęstsze problemy:

• gięcie „na zimno” ostro, bez zachowania minimalnego promienia gięcia,
• prostowanie i ponowne gięcie tego samego pręta w inną stronę,
• cięcie szlifierką kątową w sposób, który przegrzewa stal na krawędzi,
• brak zgodności z rysunkami kształtów (zbyt krótkie haki, pomylone kierunki gięcia).

Technologia gięcia jest określona przez producenta stali i normy. Jeżeli ekipa zbrojarska nie ma odpowiednich giętarek lub doświadczenia, lepiej zamówić pręty gięte u producenta według listy cięć i gięć.

Co sprawdzić: czy wykonawca dysponuje sprzętem do prawidłowego gięcia stali oraz czy kształty prętów (haki, zakotwienia) odpowiadają szczegółowym rysunkom zbrojeniowym.

Błąd 5: Mieszanie stali z różnych, nieudokumentowanych źródeł

Na mniejszych budowach zdarza się „dokupienie paru wiązek” z innej hurtowni albo użycie stali „z odzysku”. Jeżeli nie da się tego jednoznacznie powiązać z dokumentami, cały system kontroli jakości przestaje działać.

Problemy, jakie to rodzi:

• różna geometria żeber, co obniża przyczepność w miejscach łączenia,

Najważniejsze punkty

• Stal zbrojeniowa decyduje o nośności, sztywności i trwałości konstrukcji – beton bez odpowiedniego zbrojenia nie przejmie rozciągania, co szybko wychodzi w postaci ugięć, rys i osłabienia bezpieczeństwa.
• Dobór klasy stali (np. B500B) wynika z obliczeń projektanta: kluczowe są granica plastyczności, wydłużenie przy zerwaniu, spawalność i odporność na zginanie, a nie „co jest akurat taniej na składzie”.
• Zastąpienie stali przewidzianej w projekcie „jakąkolwiek żebrowaną” to typowy błąd: kończy się ugiętymi stropami, pękającymi ścianami i większym ryzykiem awarii, której koszty spadają na inwestora.
• Stal bez atestu i deklaracji właściwości użytkowych to stal o nieznanej klasie i parametrach – często z odzysku – która szybciej koroduje i może nie spełniać wymagań dla konstrukcji żelbetowych.
• Brak dokumentów stali (producent, partia, badania, norma) utrudnia reklamacje i potrafi zablokować odbiór budynku lub wypłatę odszkodowania po szkodzie.
• Krok 1: sprawdzić, czy projekt dokładnie opisuje stal (klasa, średnice, spawalność); krok 2: ustalić z projektantem i kierownikiem, jakie zamienniki są dopuszczalne i na jakich warunkach.
• Co sprawdzić na budowie: czy stal przyjeżdża od sprawdzonego dostawcy z pełnym atestem, czy jej oznaczenia zgadzają się z projektem oraz kto formalnie odpowiada za kontrolę każdej dostawy (kierownik, inspektor, wykonawca).
