Po co myśleć o grzejnikach już dziś, jeśli pompa ciepła będzie „kiedyś”
Właściciel domu, który planuje w przyszłości pompę ciepła, często stoi w rozkroku: z jednej strony obecny kocioł gazowy lub stałopalny, z drugiej – perspektywa modernizacji i rosnących cen energii. Pojawia się pytanie: czy już teraz dobierać grzejniki jak pod pompę ciepła, czy „na razie” działać po staremu, a do tematu wrócić za kilka lat?
Największy lęk to wizja niedogrzanych pomieszczeń przy niskiej temperaturze zasilania, np. 45°C. Wiele osób ma doświadczenie z grzejnikami pracującymi na 70–80°C i trudno im sobie wyobrazić, że „letni” grzejnik może dobrze ogrzać dom. Stąd rodzi się pokusa, by niczego nie ruszać, licząc, że pompa „jakoś da radę” z istniejącą instalacją.
Druga obawa dotyczy kosztów. Wymiana wszystkich grzejników brzmi jak ogromny wydatek i remont na pół domu. Pojawia się dylemat: co trzeba wymienić koniecznie, co można zostawić, a co da się poprawić „półśrodkami” (np. zawory, regulacja, docieplenie ścian) bez zrywania płytek i kucia ścian.
Różnica między podejściem „jakoś to będzie” a przemyślanym planem etapowej modernizacji jest zasadnicza. W pierwszym scenariuszu ryzykujesz, że po montażu pompy ciepła okaże się, że kilka pokoi jest po prostu zimnych i znowu wracasz do drogich przeróbek. W drugim – krok po kroku przygotowujesz instalację, wybierasz grzejniki pod niską temperaturę zasilania i przyszłą pompę ciepła, a sam moment wymiany źródła ciepła przebiega spokojnie, bez demolki.
Celem jest takie dobranie i rozmieszczenie grzejników, żeby:
już dziś spokojnie grzały przy obniżonej temperaturze zasilania z kotła,
w przyszłości bezboleśnie współpracowały z pompą ciepła,
nie generowały niepotrzebnych kosztów wymiany całej instalacji.
Co oznacza niska temperatura zasilania i dlaczego ma znaczenie
Podstawowe pojęcia: zasilanie, powrót i delta T
Żeby sensownie dobrać grzejniki do niskiej temperatury zasilania i przyszłej pompy ciepła, trzeba mieć oswojone trzy pojęcia: temperatura zasilania, temperatura powrotu i delta T.
Temperatura zasilania to temperatura wody wychodzącej z kotła lub pompy ciepła do instalacji grzewczej. Temperatura powrotu to temperatura wody wracającej z instalacji z powrotem do źródła ciepła. Różnica między nimi to tzw. delta T (oznaczana ΔT).
Parametry grzewcze zapisuje się najczęściej w formacie: zasilanie / powrót / temperatura w pomieszczeniu, np. 75/65/20 albo 55/45/20. Przykłady:
75/65/20 – wysoka temperatura zasilania, typowa kiedyś dla kotłów wysokotemperaturowych i starych grzejników żeliwnych,
55/45/20 – popularne parametry dla nowoczesnych kotłów kondensacyjnych,
45/40/20 – niskotemperaturowy system typowy dla pomp ciepła powietrze–woda.
Im niższa temperatura zasilania, tym mniejsza różnica między temperaturą grzejnika a powietrzem w pomieszczeniu, a więc mniejsza moc oddawana przez grzejnik o danej wielkości.
Pompa ciepła działa inaczej niż kocioł gazowy czy na paliwo stałe. Jej sprawność (COP, SCOP) mocno zależy od tego, jaką temperaturę wody musi „wyprodukować”. Przy zasilaniu 35–45°C pompa ciepła pracuje bardzo efektywnie, a rachunki są stosunkowo niskie. Gdy musi podnieść temperaturę wody do 55–65°C, jej efektywność spada, a zużycie prądu rośnie.
Przy wysokiej temperaturze zasilania (np. 65–70°C) można często pozostawić stare, małe grzejniki, bo ich moc jest wtedy względnie duża. Jednak dla pompy ciepła takie parametry są niekorzystne, często wymagają grzałki elektrycznej lub pracy na wyższych obrotach sprężarki, co bezpośrednio przekłada się na koszty eksploatacji i żywotność urządzenia.
Klucz: żeby pompa ciepła mogła pracować z niską temperaturą zasilania, instalacja musi być w stanie odebrać wystarczającą ilość ciepła. A to oznacza albo podłogówkę, albo odpowiednio przewymiarowane grzejniki.
Skutki niskiej temperatury zasilania dla doboru grzejników
Przy niższej temperaturze zasilania ta sama ilość ciepła wymaga większej powierzchni wymiany. Czyli jednym zdaniem: grzejniki muszą być większe niż w systemie wysokotemperaturowym.
Przekłada się to nie tylko na rozmiar grzejnika, ale też na charakter jego pracy:
temperatura powierzchni grzejnika jest niższa – zamiast 60–70°C mamy często 35–45°C,
grzejnik musi pracować ciągle, a nie „na zryw” – łagodne, stałe dogrzewanie zamiast szybkich skoków temperatury,
komfort odczuwalny jest bardziej podobny do ogrzewania podłogowego: mniej gorącego powietrza unoszącego kurz, bardziej równomierne rozłożenie temperatur.
Dla wielu osób przyzwyczajonych do gorących kaloryferów to zmiana – ale po kilku dniach użytkowania większość stwierdza, że w domu robi się stabilniej i przyjemniej, choć grzejniki nie są „parzące”.
Inne odczucie ciepła: „gorące kaloryfery” vs „delikatne grzanie”
W instalacjach wysokotemperaturowych komfort często kojarzy się z dotknięciem bardzo gorącego kaloryfera. Gdy grzejnik jest letni, pojawia się niepokój, że „nie grzeje”. Tymczasem w systemie niskotemperaturowym ważniejsze jest, czy temperatura w pomieszczeniu jest utrzymywana na zadanym poziomie przez całą dobę.
Przy dobrze dobranych grzejnikach niskotemperaturowych:
temperatura w pokoju niewiele się waha (np. 21–22°C),
nie ma efektu przegrzewania i gwałtownego schładzania,
ściany i przedmioty w pomieszczeniu mają bardziej zbliżoną temperaturę do powietrza, co poprawia odczucie komfortu.
Jeżeli grzejniki dobiera się świadomie pod niską temperaturę zasilania, nie trzeba „gorących blach” na ścianach, żeby w domu było ciepło także przy pompie ciepła.

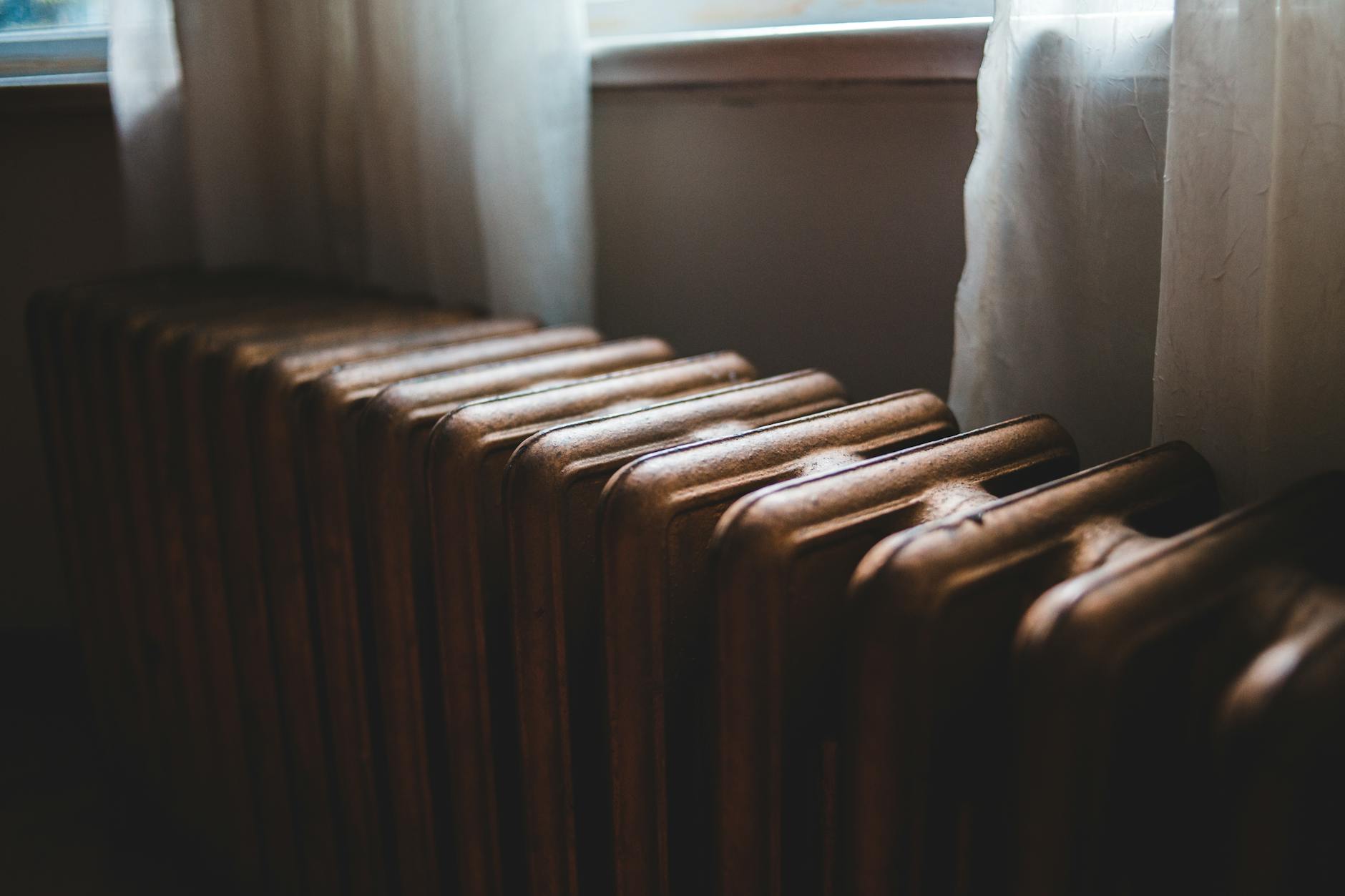

Źródło: Pexels | Autor: BOOM 💥 Photography
Podstawy: jak policzyć zapotrzebowanie na ciepło i przełożyć je na grzejniki
Czym jest obliczeniowe zapotrzebowanie na moc cieplną
Żeby dobrać grzejniki do pompy ciepła i niskiej temperatury zasilania, potrzebna jest znajomość zapotrzebowania na moc cieplną – zarówno całego budynku, jak i poszczególnych pomieszczeń.
Profesjonalnie określa to OZC (obliczenia zapotrzebowania na ciepło), robione zwykle na etapie projektu budynku lub przy modernizacji. Wynik podawany jest w kilowatach (kW) dla całego domu oraz w watach (W) dla każdego pokoju, łazienki czy kuchni. Często podobne informacje można znaleźć w dokumentacji projektowej lub w świadectwie charakterystyki energetycznej.
Jeśli dysponujesz OZC, sytuacja jest prosta: wiesz, ile W trzeba „dostarczyć” do każdego pomieszczenia. Możesz wtedy dobrać grzejniki tak, aby przy określonych parametrach (np. 55/45/20) pokrywały tę wartość z rozsądnym zapasem.
Jak oszacować zapotrzebowanie „z grubsza”, gdy brakuje OZC
W wielu starszych domach nikt nigdy nie robił dokładnych obliczeń. Nie oznacza to, że jesteś bezradny – można przyjąć pewne przybliżone wartości W/m², pamiętając, że są to uśrednienia i nie zastępują profesjonalnego projektu.
Przykładowe orientacyjne zakresy (dla polskiego klimatu, temperatura wewnętrzna ok. 20°C):
stary, nieocieplony dom (pełna cegła, stare okna): ok. 90–120 W/m²,
dom z lat 90., częściowo ocieplony, wymienione okna: ok. 70–90 W/m²,
nowsze budownictwo (po 2005 r., przyzwoite ocieplenie): ok. 40–60 W/m²,
dobrze ocieplony dom energooszczędny: ok. 20–40 W/m².
Przykład: pokój 15 m² w domu z lat 90., średnio ocieplonym. Przyjmijmy 80 W/m². Szacunkowe zapotrzebowanie na moc: 15 m² × 80 W/m² = 1200 W.
To punkt wyjścia do wyboru grzejnika. Jeżeli wiesz, że docieplisz dom w ciągu kilku lat, możesz założyć nieco niższy wskaźnik lub dobrać grzejnik z niewielkim zapasem pod kątem późniejszej pracy na jeszcze niższej temperaturze zasilania.
Przejście od zapotrzebowania na moc do doboru grzejnika
Mając orientacyjne zapotrzebowanie w watach, trzeba dopasować do niego konkretny grzejnik. Każdy producent podaje w katalogu lub karcie produktu moc grzejnika dla określonych parametrów, najczęściej 75/65/20 lub 70/55/20.
Jeśli planujesz system: najpierw kocioł kondensacyjny pracujący na 55/45/20, a później pompę ciepła na 45/40/20, rozsądnie jest dobrać grzejnik tak, aby:
przy 55/45/20 miał moc co najmniej równą obliczeniowemu zapotrzebowaniu,
przy 45/40/20 nadal oddawał wystarczającą moc – nawet jeśli wymaga to nieco większego wymiaru.
W praktyce często przyjmuje się niewielkie przewymiarowanie – np. 10–20% mocy więcej niż wynika z obliczeń. Daje to rezerwę na mroźniejsze dni, niedokładności szacunków oraz przyszłe obniżenie temperatury zasilania przy pompie ciepła.
Moc katalogowa a realna praca w instalacji z termostatami
Moc podana w katalogu to maksymalna moc, jaką grzejnik może oddać przy określonych parametrach i pełnym przepływie wody. W realnej instalacji sytuacja wygląda inaczej:
głowice termostatyczne częściowo przymykają przepływ, gdy w pomieszczeniu osiągnięta jest temperatura zadana,
sterownik kotła lub pompy obniża temperaturę zasilania w cieplejsze dni, zgodnie z krzywą grzewczą,
część instalacji bywa wychłodzona (np. nieużywane pomieszczenia), co wpływa na równowagę hydrauliki.
Dlatego grzejnik dobrany „na styk” w katalogu może w praktyce okazać się zbyt słaby, szczególnie przy niskotemperaturowym zasilaniu. Tu właśnie sprawdza się umiarkowane przewymiarowanie oraz dobra regulacja całej instalacji.
Jak czytać katalogi grzejników i przeliczać moce na niską temperaturę
Parametry, dla których producenci podają moc
Większość katalogów grzejników płytowych podaje moce dla jednego lub kilku typowych zestawów parametrów, np.:
70/55/20 – często spotykane w nowszych katalogach,
55/45/20 – parametry bardziej „kondensacyjne”,
90/70/20 – czasem dla starych układów z kotłami węglowymi lub olejowymi.
Do tego producenci podają współczynniki korekcyjne lub dodatkowe tabele pozwalające oszacować moc dla innych zestawów temperatur, np. 45/40/20. Nawet jeśli nie widzisz wprost 45/40/20, często w danych technicznych dostępny jest wzór lub tabela, z której wynika, jak zmienia się moc przy innej różnicy temperatur.
Na czym polega korekta mocy grzejnika
Moc grzejnika zależy głównie od różnicy między jego średnią temperaturą a temperaturą w pomieszczeniu. Średnia temperatura grzejnika to tzw. temperatura średnia (Tm):
Tm = (Tzasilania + Tpowrotu) / 2
Przykład: dla parametrów 75/65/20 Tm = (75 + 65) / 2 = 70°C, a dla 55/45/20 Tm = (55 + 45) / 2 = 50°C.
Im mniejsza różnica Tm – Tpomieszczenia, tym mniejsza moc. Dlatego ten sam grzejnik przy 75/65/20 oddaje znacznie więcej ciepła niż przy 45/40/20.
Producenci często podają proste współczynniki, np.:
mnożnik dla 55/45/20 względem 75/65/20,
mnożnik dla 45/40/20 względem 75/65/20.
Dla konkretnych modeli wartości te różnią się, dlatego najlepiej korzystać z tabel producenta. Ogólną zasadą jest jednak to, że przy obniżeniu temperatury zasilania o kilkanaście stopni moc wyraźnie spada.
Przykładowe przeliczenie mocy z katalogu na niższe parametry
Żeby oswoić temat korekt, najlepiej przejść przez prosty przykład. Załóżmy, że w katalogu znajduje się grzejnik płytowy o mocy 2000 W dla parametrów 75/65/20. Producent w tabeli podaje współczynniki korekcyjne:
dla 55/45/20 – 0,56,
dla 45/40/20 – 0,40.
Moc tego samego grzejnika dla niższych temperatur będzie wtedy wynosiła:
przy 55/45/20: 2000 W × 0,56 ≈ 1120 W,
przy 45/40/20: 2000 W × 0,40 ≈ 800 W.
Jeśli dla danego pokoju obliczeniowe zapotrzebowanie wynosiło np. 1200 W, widać od razu, że:
przy 55/45/20 grzejnik jest lekko „na minusie” (1120 W vs 1200 W),
przy 45/40/20 jest już wyraźnie za mały (800 W).
W takim przypadku są trzy sensowne wyjścia:
wybrać większy model grzejnika,
zastosować grzejnik o większej liczbie płyt (np. zamiast typu 22 – 33),
dodać drugi, mniejszy grzejnik w tym samym pomieszczeniu (np. pod drugim oknem lub na ścianie bocznej).
Co robić, gdy producent nie podaje współczynników korekcyjnych
Starsze katalogi albo nietypowi producenci czasem ograniczają się do jednej tabeli mocy, bez dodatkowych współczynników. W takiej sytuacji można:
poszukać kart technicznych online – często na stronie producenta jest więcej danych niż w papierowym katalogu,
zastosować ogólne przybliżenia: przy przejściu z 75/65/20 na 55/45/20 moc spada mniej więcej do 55–60%, a na 45/40/20 do ok. 35–45% mocy wyjściowej (zależnie od modelu),
porównać z podobnym modelem innej marki, który ma pełne tabele – różnice rzędu kilku procent można spokojnie skompensować lekkim przewymiarowaniem.
Gdy w grę wchodzi droższa modernizacja z myślą o pompie ciepła, rozsądnie jest poświęcić trochę czasu na znalezienie pełnych danych technicznych. To często chroni przed sytuacją, w której po wymianie źródła ciepła trzeba nagle wymieniać część dopiero co zakupionych grzejników.
Uwaga na moce przy innych temperaturach pomieszczenia
Większość tabel bazuje na założeniu, że w pomieszczeniu ma być 20°C. W łazienkach czy pokojach dzieci często celuje się w 22–24°C. Przy wyższej temperaturze wnętrza:
różnica między temperaturą średnią grzejnika a powietrzem maleje,
ten sam grzejnik oddaje nieco mniej ciepła niż przy Tpomieszczenia = 20°C.
Jeśli w katalogu znajduje się tabela także dla 24°C – dobrze jest właśnie z niej skorzystać przy doborze grzejnika do łazienki czy salonu, gdzie faktycznie planujesz wyższą temperaturę. Jeżeli takiej tabeli brak, prostą metodą jest doliczenie sobie kilku–kilkunastu procent zapasu mocy właśnie na ten cel.

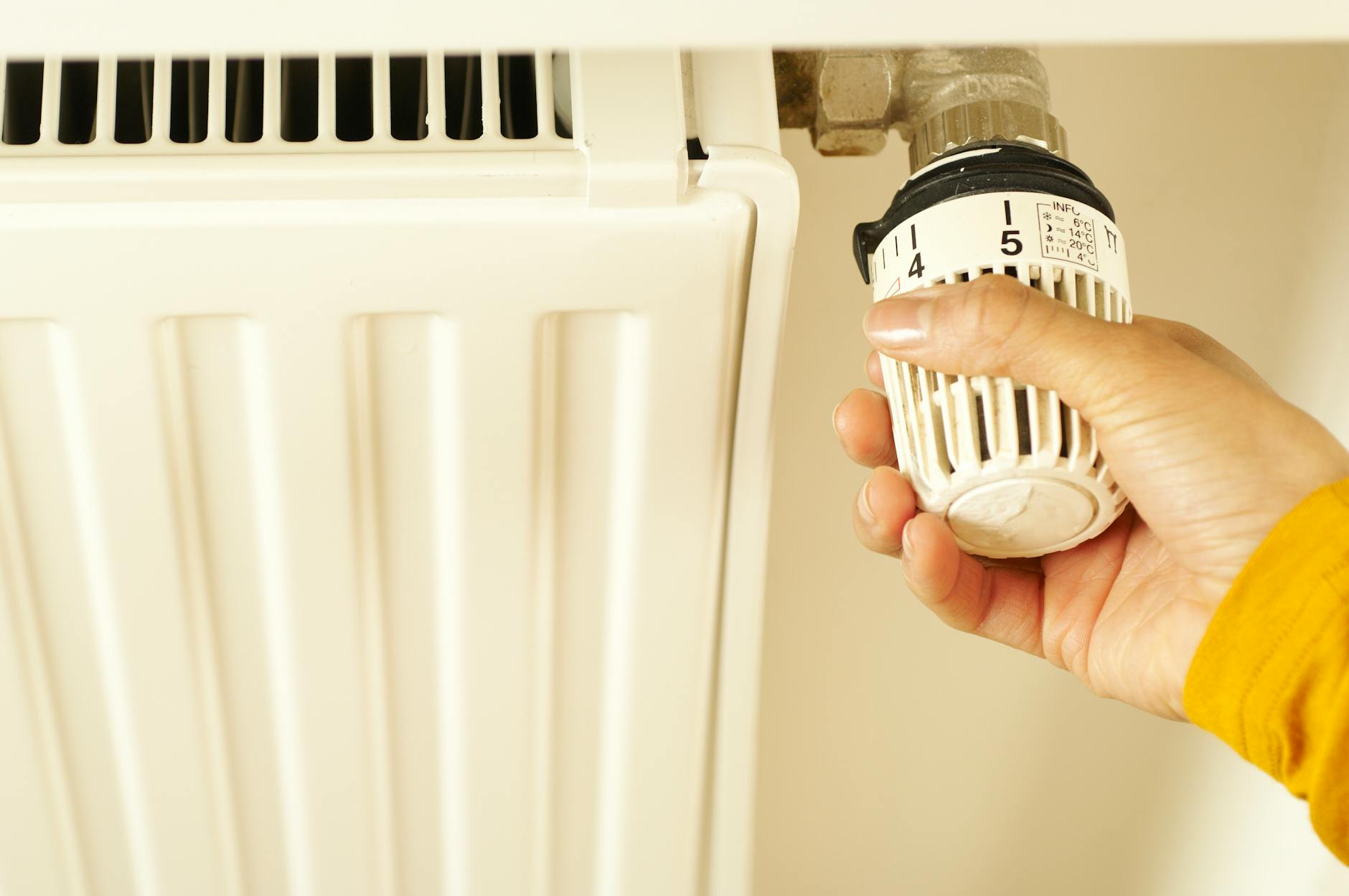

Źródło: Pexels | Autor: Erik Mclean
Jakie typy grzejników sprawdzają się przy niskiej temperaturze zasilania
Grzejniki płytowe – baza pod pompę ciepła
W większości domów jednorodzinnych najlepiej sprawdzają się grzejniki płytowe stalowe. Przy niskiej temperaturze zasilania ich największe zalety to:
duża powierzchnia wymiany ciepła w stosunku do wymiarów,
obiegi powietrza (konwekcja) wspomagane przez ożebrowanie,
ogromny wybór długości, wysokości i typów (11, 21, 22, 33),
rozsądna cena i łatwa dostępność.
Przy planowaniu pracy na 45–50°C lepiej celować w modele o większej liczbie płyt i konwektorów (np. typ 22 lub 33), zamiast bardzo wysokich, ale jedno– lub dwupłytowych. Tego typu grzejniki szybciej oddają ciepło i lepiej „dogadują się” z pompą ciepła, szczególnie w pomieszczeniach o większym zapotrzebowaniu.
Grzejniki aluminiowe i żeliwne w instalacjach niskotemperaturowych
Wiele domów ma już zamontowane grzejniki żeliwne lub aluminiowe członowe. Często pojawia się pytanie, czy przy niskiej temperaturze zasilania trzeba je z góry skreślać. Nie zawsze.
Grzejniki żeliwne mają bardzo dużą pojemność wodną i solidną masę. Przy niższej temperaturze:
rozgrzewają się wolniej, ale też wolniej stygną,
dają przyjemne, łagodne ciepło promieniowania,
mogą pełnić funkcję „magazynu” ciepła przy pracy pompy ciepła z trybem taryfowym (np. większe grzanie w tańszej taryfie).
Problemem bywa za to ograniczona powierzchnia wymiany. Jeśli żeliwny kaloryfer był dobierany na parametry rzędu 90/70/20, przy 45/40/20 jego moc drastycznie spada. W praktyce często opłaca się:
zostawić większe, rozbudowane grzejniki żeliwne w pomieszczeniach o mniejszym zapotrzebowaniu,
a w pokojach narożnych, salonie czy łazienkach wymienić je na nowe grzejniki płytowe lub inne rozwiązanie.
Grzejniki aluminiowe członowe są zwykle bardziej „konwekcyjne” niż żeliwne, więc lepiej znoszą obniżenie temperatury, ale mechanizm jest ten sam: jeśli przy obecnym kotle grzeją na styk, przy pompie ciepła będą za słabe. Tu przydaje się przeliczenie mocy – wielu producentów ma wciąż katalogi z mocami dla różnych parametrów i liczby żeber.
Grzejniki niskotemperaturowe z wbudowanymi wentylatorami (fan-coile ścienne)
Dla osób, które nie chcą lub nie mogą mocno powiększać grzejników, ciekawym rozwiązaniem są grzejniki z wymuszonym obiegiem powietrza, często występujące jako fan-coile ścienne lub przypodłogowe. W środku mają:
wymiennik ciepła o dużej powierzchni,
jeden lub kilka wentylatorów,
regulator prędkości obrotów i czasem wbudowany termostat pokojowy.
Dzięki wymuszonej konwekcji są w stanie oddać dużą moc nawet przy temperaturze zasilania rzędu 35–40°C. W praktyce pozwalają:
zachować stosunkowo niewielkie wymiary urządzenia,
pracować z bardzo niskimi temperaturami zasilania (przyjaznymi dla pompy ciepła),
czasem także chłodzić, jeśli pompa ciepła ma funkcję chłodzenia.
Dwie rzeczy, z którymi trzeba się liczyć, to dźwięk pracy wentylatorów (szczególnie na wyższych biegach) i nieco wyższa cena. W zamian otrzymujesz dużą elastyczność przy późniejszej pracy z pompą ciepła.
Grzejniki kanałowe i konwektory przy dużych przeszkleniach
W salonach z dużymi oknami balkonowymi lub przesuwkami tarasowymi często pojawia się problem „pędzącego chłodu” od szyby. Klasyczny grzejnik płytowy pod oknem nie zawsze załatwia sprawę, szczególnie przy niskiej temperaturze zasilania.
Rozwiązaniem bywają grzejniki kanałowe (w podłodze) lub konwektory stojące pod oknami. Przy dobrze dobranej długości i z wentylatorami potrafią:
stworzyć kurtynę ciepłego powietrza wzdłuż przeszklenia,
skutecznie dogrzewać pomieszczenie nawet przy 35–40°C na zasilaniu,
Warto jednak taką decyzję dobrze przemyśleć na etapie planowania podłóg i wykończenia. Późniejsza wymiana zwykłego grzejnika na kanałowy oznacza kucie posadzki, co znacznie komplikuje modernizację.
Drabinki łazienkowe w systemie niskotemperaturowym
Łazienki są specyficzne: zwykle oczekuje się wyższej temperatury oraz funkcji suszenia ręczników. Typowa drabinka podłączona do niskotemperaturowej instalacji bywa za słaba. Sprawdza się tu kilka podejść:
większa drabinka (szersza i wyższa) o wyższej mocy katalogowej,
drabinka z wbudowanym wentylatorem lub dodatkowymi elementami konwekcyjnymi,
drabinka z grzałką elektryczną, pracującą wspomagająco w okresach przejściowych lub przy dużych mrozach.
Popularnym kompromisem jest układ, w którym łazienka ma zarówno ogrzewanie podłogowe (zapewnia tło temperaturowe i ciepłą posadzkę), jak i drabinkę z grzałką. Taka konfiguracja bardzo dobrze współgra z pompą ciepła, a jednocześnie nie wymaga trzymania wyższej temperatury w całej instalacji tylko dla kilku łazienek.
Strategia modernizacji – co wymienić od razu, a co może poczekać
Ocena istniejących grzejników przed decyzją o pompie ciepła
Zanim pojawi się pierwsza oferta na pompę ciepła, dobrze jest spokojnie przeanalizować stan obecnej instalacji. Przydatne jest proste ćwiczenie:
W największe mrozy (lub przy sztucznie podniesionej temperaturze zasilania) zanotuj, jakie temperatury osiągają poszczególne pomieszczenia.
Sprawdź, przy jakiej temperaturze na kotle grzejniki jeszcze dają radę utrzymać komfortowe warunki.
Zwróć uwagę, które pokoje są „wiecznie chłodne”, a które bywają przegrzewane.
Jeśli już przy zasilaniu rzędu 55–60°C niektóre pomieszczenia marzną, pompa ciepła pracująca efektywnie na 45°C tym bardziej sobie tam nie poradzi – chyba że wymienisz lub rozbudujesz grzejniki właśnie w tych newralgicznych strefach.
Które pomieszczenia zasługują na modernizację w pierwszej kolejności
Przy ograniczonym budżecie nie trzeba od razu wymieniać wszystkiego. Zwykle opłaca się zacząć od:
salonu / największego pokoju dziennego – zwykle ma duże przeszklenia i największe straty, a spędza się w nim najwięcej czasu,
pomieszczeń narożnych i na poddaszu – są bardziej narażone na wychłodzenie,
łazienek – ze względu na wymagany wyższy komfort cieplny.
W pokojach, gdzie obecne grzejniki mają spory zapas (np. dzieciom jest wręcz za ciepło), można modernizację odłożyć. Zysk z wymiany będzie tam niewielki, a pompę ciepła i tak zaprojektujesz pod bardziej wymagające pomieszczenia.
Wymiana źródła ciepła a stopniowa wymiana grzejników
Właściciele domów często obawiają się, że przejście na pompę ciepła będzie wymagało jednoczesnej wymiany wszystkich grzejników. W wielu przypadkach da się to rozłożyć w czasie.
Praktyczne podejście wygląda tak:
Przed montażem pompy ciepła wymieniasz grzejniki w kilku najbardziej krytycznych pomieszczeniach.
Projektant dobiera pompę ciepła i krzywą grzewczą pod docelowy system, ale dopuszcza możliwośc pracy na nieco wyższej temperaturze na początku.
W kolejnych sezonach, obserwując zużycie energii i komfort, stopniowo wymieniasz pozostałe grzejniki – np. przy okazji remontu kolejnych pokoi.
Takie rozwiązanie ma sens zwłaszcza, gdy planujesz równolegle docieplenie budynku lub wymianę okien. Nie ma wtedy sensu dobierać wszystkich grzejników pod aktualne, duże straty ciepła, skoro za rok–dwa będą one mniejsze.
Łączenie grzejników z ogrzewaniem podłogowym
W wielu modernizacjach pojawia się pomysł, aby w części domu (np. na parterze) wykonać ogrzewanie podłogowe, a na piętrze pozostawić grzejniki. Dobrze zrobione połączenie obu systemów daje dużo swobody przy późniejszej pompie ciepła.
Kilka zasad, które ułatwiają życie:
Strefę z podłogówką projektuje się pod jak najniższą temperaturę zasilania (np. 30–35°C).
Grzejniki dobiera się tak, aby przy tej samej lub niewiele wyższej temperaturze zasilania (np. 35–40°C) zapewniały wymaganą moc.
Jeśli instalacja jest mieszana, przy kotle kondensacyjnym często stosuje się zawór mieszający dla podłogówki. Po przejściu na pompę ciepła w wielu przypadkach ten zawór staje się zbędny lub pracuje w innym zakresie.
Efekt docelowy jest taki, że pompa ciepła zasila zarówno podłogówkę, jak i grzejniki w dość niskiej temperaturze, a każdy obieg ma zapewnioną odpowiednią powierzchnię wymiany ciepła. To scenariusz, w którym pompa ciepła może pracować najbardziej ekonomicznie.
Dopasowanie automatyki i regulacji do niskiej temperatury zasilania
Modernizacja grzejników pod przyszłą pompę ciepła nie kończy się na samej stali czy aluminium. Dużo komfortu i oszczędności da się „wyciągnąć” z mądrze ustawionej automatyki, nawet jeśli część instalacji wciąż jest stara.
Przy niskich temperaturach zasilania kluczowa jest praca ciągła z modulacją, a nie gwałtowne „dogrzewanie” przegrzanych grzejników. Kilka elementów, na które dobrze zwrócić uwagę:
głowice termostatyczne – stare, zacinające się lub bez skali potrafią skutecznie zaburzyć rozkład temperatur; wymiana na nowe (najlepiej z możliwością precyzyjnego nastawu) często kosztuje mniej niż dołożenie żeber,
zawory przygrzejnikowe z nastawą wstępną – umożliwiają zrównoważenie instalacji, dzięki czemu woda nie „ucieka” do najbliższych grzejników, a te na końcu obiegu wreszcie dostają swoje,
sterownik pokojowy lub pogodowy – przy pompie ciepła niemal zawsze stosuje się automatykę pogodową; jej logika powinna być znana już na etapie modernizacji grzejników, by nie okazało się, że zaprojektowano je pod inną strategię pracy.
Przykład z praktyki: dom z lat 90., wymienione okna, grzejniki stalowe płytowe. Właściciel skarży się, że salon jest niedogrzany przy 50°C na zasilaniu, a sypialnie przegrzane. Po wymianie kilku głowic i zdławieniu zaworów w sypialniach okazało się, że przy tej samej temperaturze zasilania salon „nagle” zaczyna trzymać komfort. Finalnie dało się obniżyć temperaturę zasilania o kolejne kilka stopni – bez wymiany połowy grzejników.
Jak przygotować instalację hydrauliczną na niższą temperaturę
Przy pompie ciepła kluczowa jest nie tylko moc grzejników, ale też przepływ wody. Im niższa różnica temperatur między zasilaniem a powrotem (ΔT), tym większy przepływ jest potrzebny, by przenieść tę samą moc cieplną.
Przy kotłach na paliwo stałe spotyka się często układy projektowane na ΔT = 20 K (np. 80/60/20). Dla pomp ciepła typowa jest ΔT rzędu 5–10 K (np. 40/35/20). To wymusza inne nastawy pomp obiegowych i czasem drobne korekty w instalacji.
Przygotowując instalację na przyszłą pompę ciepła, dobrze rozważyć:
modernizację pomp obiegowych – stare pompy o stałej prędkości mogą mieć problem z zapewnieniem odpowiednich przepływów przy niższych temperaturach; modele elektroniczne z modulacją zużywają mniej prądu i lepiej reagują na zmiany w instalacji,
sprawdzenie średnic głównych przewodów – w większości domów są wystarczające, ale w skrajnych przypadkach bardzo cienkie piony lub długie odcinki rur mogą ograniczać przepływ,
dostosowanie nastaw zaworów mieszających – jeśli już teraz w instalacji jest zawór mieszający (np. dla ochrony powrotu kotła stałopalnego), jego rola po przejściu na pompę ciepła będzie inna lub w ogóle przestanie być potrzebny; dobrze, by instalator już dziś miał to w głowie.
Często drobna korekta instalacji hydraulicznej, połączona z przeliczeniem mocy grzejników, umożliwia pracę na znacznie niższych temperaturach, niż sugerowałby sam „wiek” systemu.
Stopniowe obniżanie temperatury zasilania – domowy test generalny
Wiele osób nie jest pewnych, czy ich obecne grzejniki „uciągną” niskotemperaturowy system. Zamiast opierać się wyłącznie na teoriach i katalogach, można przeprowadzić prosty test z aktualnym kotłem.
Chodzi o kontrolowane obniżanie temperatury zasilania i obserwację, co dzieje się w domu. Schemat działania może wyglądać tak:
W okresie grzewczym, gdy na zewnątrz jest chłodno, ustawiasz na kotle np. 55–60°C i notujesz temperatury w pomieszczeniach po ustabilizowaniu się warunków.
Co kilka dni obniżasz temperaturę zasilania o 2–3°C, nie zmieniając nastaw głowic termostatycznych.
Obserwujesz, przy jakiej temperaturze zasilania zaczyna brakować komfortu w najbardziej wymagających pokojach.
Ten eksperyment, wykonany raz porządnie, daje bardzo konkretną informację: jeśli dom przy -5°C na zewnątrz trzyma 21°C we wszystkich kluczowych pomieszczeniach przy zasilaniu 45–47°C, to jesteś już bardzo blisko parametrów przyjaznych pompie ciepła. Jeśli komfort zaczyna siadać dopiero przy 50–55°C, wskazane jest dołożenie mocy tam, gdzie jest najgorzej – zwykle potwierdzi to zresztą bilans cieplny pomieszczeń.
Współpraca z projektantem i instalatorem – jak rozmawiać o niskiej temperaturze
Wielu właścicieli domów czuje się zagubionych w rozmowach z fachowcami. Pojawiają się skróty, parametry, charakterystyki, a Ty chcesz po prostu wiedzieć, czy w salonie nie będzie zimno. Dobra wiadomość jest taka, że kilka precyzyjnych pytań potrafi ustawić całą rozmowę na właściwe tory.
Rozważ zadać instalatorowi lub projektantowi między innymi takie pytania:
Na jaką temperaturę zasilania przy -20°C (lub innej obliczeniowej temperaturze) projektuje Pan/Pani instalację z pompą ciepła?
Jakie są przewidywane parametry w okresach przejściowych (np. przy 0°C lub +5°C na zewnątrz)?
Czy przy obecnych grzejnikach jest rezerwa mocy na ewentualne dalsze obniżenie temperatury zasilania po dociepleniu domu?
Jakie modyfikacje grzejników lub instalacji hydraulicznej są kluczowe już teraz, a co można wykonać za rok–dwa?
Jeśli w odpowiedzi słyszysz tylko: „Zrobimy, jak było, tylko podłączymy pompę ciepła”, to znak, że temat niskiej temperatury zasilania nie został poważnie przemyślany. Pompa ciepła może wtedy działać, ale rachunki będą bliższe kotłowi gazowemu niż oczekiwanej oszczędności.
Przykładowe scenariusze modernizacji grzejników pod pompę ciepła
W praktyce rzadko zdarza się sytuacja „książkowa”. Częściej w jednym domu łączy się różne typy grzejników, częściowo podłogówkę, różne piętra i okresy powstawania instalacji. Dobrze jest zobaczyć, jak może wyglądać typowa ścieżka dojścia do systemu przyjaznego pompie ciepła.
Scenariusz 1 – dom z lat 80., grzejniki żeliwne, brak podłogówki
Typowy układ: grube mury, później wymienione okna, wszędzie grzejniki żeliwne. Kocioł węglowy lub gazowy, zasilanie 70–80°C przy mrozach.
identyfikacja „słabych punktów” – salon narożny, pokoje na poddaszu, łazienka,
w salonie i pokojach narożnych wymiana żeliwnych grzejników na duże, wielopłytowe grzejniki stalowe dobrane już na 45/40/20,
w łazience montaż większej drabinki z grzałką,
pozostawienie żeliwa w mniej wymagających pomieszczeniach, ale z wymianą głowic i ewentualnym dołożeniem żeber tam, gdzie moc jest na styk,
sprawdzenie przepływów i ewentualna wymiana pompy obiegowej na elektroniczną,
po tym etapie montaż pompy ciepła, z możliwością dalszej, stopniowej wymiany żeliwa na grzejniki płytowe przy kolejnych remontach pokoi.
Scenariusz 2 – dom z lat 2000, grzejniki płytowe, częściowa podłogówka
Tu sytuacja jest z reguły prostsza: okna są w miarę dobre, część pomieszczeń ma już ogrzewanie podłogowe, a grzejniki stalowe były dobierane na niższe parametry niż w starszych budynkach.
Możliwa ścieżka:
analiza, czy grzejniki zostały dobrane na 70/55/20 czy już np. na 55/45/20 – informacje z projektu, katalogów lub od dewelopera bardzo pomagają,
weryfikacja komfortu cieplnego przy obniżaniu temperatury zasilania obecnego kotła,
w pomieszczeniach z podłogówką sprawdzenie, czy da się zasilać ją bezpośrednio tą samą temperaturą, co grzejniki, po ich ewentualnym przewymiarowaniu,
w kilku najbardziej wymagających pomieszczeniach (salon, narożne pokoje) wymiana grzejników na większe lub dołożenie drugiego w tym samym pomieszczeniu,
rezygnacja z zaworu mieszającego dla podłogówki po przejściu na pompę ciepła, jeśli uda się zjednolicić temperaturę zasilania całej instalacji na poziomie 35–40°C.
Scenariusz 3 – mieszany układ z fan-coilami i grzejnikami
Niektóre budynki (szczególnie po większych przebudowach) dobrze reagują na połączenie klasycznych grzejników z kilkoma jednostkami z wymuszonym obiegiem powietrza – szczególnie przy dużych przeszkleniach i otwartych przestrzeniach.
Możliwa ścieżka:
w dużym salonie z tarasem montaż jednego lub dwóch grzejników kanałowych z wentylatorami zamiast klasycznego grzejnika pod oknem,
w innych pomieszczeniach pozostawienie grzejników płytowych, odpowiednio przewymiarowanych,
dostosowanie automatyki tak, by przy niższych temperaturach zasilania fan-coile włączały się przy wzroście zapotrzebowania (np. spadek temperatury zewnętrznej, większa liczba osób w salonie),
zapewnienie możliwości chłodzenia w tych pomieszczeniach w przyszłości, jeśli pompa ciepła będzie miała taką funkcję (odpowiednia izolacja rur, skropliny, sterowanie).
Unikanie najczęstszych błędów przy doborze grzejników do pompy ciepła
Większość problemów użytkowników pomp ciepła w domach modernizowanych powtarza się dość przewidywalnie. Znając je wcześniej, łatwiej ich uniknąć.
Dobieranie grzejników „na oko” – decyzje typu „weźmy taki sam, tylko nowy” kończą się często niedoszacowaniem mocy przy niskich parametrach. Minimum to sprawdzenie mocy katalogowej dla 55/45/20 i 45/40/20 oraz porównanie z zapotrzebowaniem pomieszczenia.
Pomijanie wpływu docieplenia – jeśli w planach jest ocieplenie ścian lub wymiana okien, nie ma sensu robić instalacji na aktualne, zawyżone straty. Lepiej przyjąć dwa etapy: najpierw podstawowa korekta grzejników w krytycznych pomieszczeniach, potem docieplenie i ewentualna drobna korekta mocy tam, gdzie wyjdzie nadmiar.
Założenie, że „podłogówka wszystko załatwi” – dołożenie kilku pętli podłogówki w korytarzu nie rozwiąże problemu zbyt słabego grzejnika w salonie. Podłogówka i grzejniki muszą być policzone jako całość, a nie „coś tam jeszcze dołożymy”.
Brak zrównoważenia instalacji – nawet idealnie dobrane grzejniki nie pomogą, jeśli większość przepływu bierze jeden pion lub najbliższe pomieszczenia. Dławienie zaworów, nastawy wstępne i nowoczesne pompy to nie fanaberia, tylko warunek równomiernego rozdziału ciepła.
Przegrzewanie wody „na wszelki wypadek” – przy kotle jest to nagminne, przy pompie ciepła bardzo kosztowne. Jeśli grzejnik jest na styk, kusi podniesienie temperatury zasilania, co obniża sprawność pompy i powiększa rachunki. Lepiej raz dołożyć element grzejny niż co roku przepłacać za energię.
Przygotowanie domu do przyszłej pompy ciepła krok po kroku
Kiedy myśl o pompie ciepła pojawia się kilka lat przed planowaną wymianą kotła, można rozłożyć działania na etapy. Zamiast jednorazowego, dużego wydatku, dzielisz proces na mniejsze kroki, które i tak poprawią komfort już teraz.
Przykładowa kolejność działań:
Bilans strat ciepła – choćby uproszczony, ale oparty na rzeczywistych wymiarach i konstrukcji domu; można zlecić projektantowi lub wykorzystać narzędzia on-line, a następnie skonsultować wyniki.
Inwentaryzacja grzejników – spis wszystkich grzejników z wymiarami, typem i producentem (jeśli widoczny), dopisanie informacji o tym, które pomieszczenia są niedogrzane.
Przeliczenie mocy na niską temperaturę – skorzystanie z katalogów producentów, tabel przeliczeniowych lub pomocy specjalisty, by zobaczyć, gdzie brakuje mocy przy 45/40/20.
Plan wymian i dołożeń – rozpisanie, które grzejniki wymienić od razu, które dołożyć (np. drugi w pomieszczeniu), a co może poczekać do remontu danego pokoju.
Modernizacja automatyki – wymiana głowic, montaż zaworów z nastawą wstępną, ewentualna wymiana pompy obiegowej na elektroniczną.
Najczęściej zadawane pytania (FAQ)
Czy da się dobrać grzejniki tak, żeby teraz działały z kotłem, a później z pompą ciepła?
Tak, da się to sensownie zaplanować. Klucz to przyjąć niższą temperaturę zasilania już na etapie doboru grzejników, np. 50–55°C zamiast 70–75°C. Dzięki temu grzejniki będą trochę większe, ale poradzą sobie i z obecnym kotłem, i z przyszłą pompą ciepła.
W praktyce wygląda to tak: projektujesz instalację jak pod kocioł kondensacyjny lub pompę ciepła (np. 55/45/20 lub 45/40/20), a kocioł stałopalny czy gazowy po prostu pracuje na obniżonej temperaturze. Dom dogrzewa się wolniej, lecz stabilniej, a potem przejście na pompę ciepła nie wymaga wymiany całej armatury.
Co to znaczy „niska temperatura zasilania” i jaka jest najlepsza pod pompę ciepła?
Niska temperatura zasilania to zwykle zakres 30–50°C na wyjściu z źródła ciepła (kotła czy pompy). W parametrach typu 45/40/20 pierwsza liczba to właśnie temperatura zasilania, druga – powrotu, trzecia – temperatura w pomieszczeniu.
Dla pomp ciepła najbardziej korzystne są parametry rzędu 35–45°C na zasilaniu. Im niższa temperatura, tym wyższa efektywność (COP) i niższe rachunki za prąd. Warunek: grzejniki lub podłogówka muszą mieć wystarczającą powierzchnię, żeby przy tak „letniej” wodzie oddać potrzebną ilość ciepła do pomieszczeń.
Czy przy pompie ciepła muszę wymieniać wszystkie stare grzejniki?
Niekoniecznie. Część grzejników da się zostawić, szczególnie w pomieszczeniach o małym zapotrzebowaniu na ciepło (np. korytarze, spiżarnie) albo tam, gdzie już dziś grzejnik jest „zapasowy” i często przykręcony. Wymiany najczęściej wymagają małe grzejniki w narożnych, wychładzających się pokojach.
Rozsądna strategia to:
sprawdzenie zapotrzebowania na moc w każdym pomieszczeniu (z OZC albo orientacyjnie W/m²),
porównanie tego z realną mocą istniejącego grzejnika przy niższych parametrach (np. 50/40/20),
wymiana tylko tych grzejników, które wyraźnie „nie wyrabiają”.
Dzięki temu unikniesz generalnego remontu, a budżet rozłożysz na etapy.
Jak obliczyć, jaka moc grzejnika jest potrzebna pod niską temperaturę zasilania?
Punkt startowy to zapotrzebowanie na moc danego pomieszczenia – najlepiej z OZC. Jeśli go nie masz, możesz przyjąć orientacyjnie np. 70–90 W/m² dla typowego domu z lat 90. i 40–60 W/m² dla nowszego, lepiej ocieplonego budynku. Wynik w W lub kW to moc, którą musi zapewnić grzejnik w mroźny dzień.
Następnie w katalogu producenta szukasz grzejnika, który tę moc osiągnie przy zadanych parametrach, np. 55/45/20. Ważne, by nie patrzeć tylko na kolumnę 75/65/20 (tam moce są dużo większe) – interesują Cię tabele dla niższych temperatur, takich, jakie planujesz dla pompy ciepła.
Czy „letnie” grzejniki przy 40–45°C naprawdę dogrzeją dom?
Jeśli są odpowiednio dobrane do zapotrzebowania na ciepło, tak. Odczucie zmienia się głównie w dotyku – zamiast „parzących” kaloryferów masz ciepłą, ale nie gorącą powierzchnię, która pracuje praktycznie cały czas. Temperatura w pomieszczeniu jest wtedy bardziej stabilna, bez skoków z „sauny” do chłodu.
W praktyce wielu użytkowników po kilku dniach przestaje dotykać grzejników „kontrolnie”, bo widzi, że w pokoju jest stałe 21–22°C. Jeśli pomieszczenie jest niedogrzane mimo ciągłej pracy instalacji, to sygnał, że grzejnik jest za mały albo dom ma większe straty ciepła niż założono.
Co jest ważniejsze przy przygotowaniu domu pod pompę ciepła: nowe grzejniki czy ocieplenie?
Największy efekt daje ograniczenie strat ciepła, czyli: ocieplenie ścian i dachu, szczelne okna, likwidacja mostków termicznych. Im mniej ciepła ucieka, tym mniejsze grzejniki są potrzebne i tym niższą temperaturą zasilania można grzać, co bezpośrednio poprawia opłacalność pompy ciepła.
Często najlepszym scenariuszem jest połączenie obu działań: najpierw choć częściowe docieplenie i uszczelnienie domu, a następnie korekta lub wymiana najbardziej problematycznych grzejników. Dzięki temu nie przewymiarujesz instalacji „na wszelki wypadek”, tylko dopasujesz ją do realnie obniżonego zapotrzebowania na ciepło.
Czy przy przejściu na niższą temperaturę zasilania trzeba coś zmieniać w zaworach i regulacji?
Przy niższej temperaturze zasilania instalacja staje się bardziej wrażliwa na błędy regulacji. Opłaca się wtedy:
zamontować lub wyregulować zawory termostatyczne przy grzejnikach,
sprawdzić, czy przepływy nie są zbyt małe (kryzowanie, średnice rur),
ustawić kocioł na niższą temperaturę i sprawdzić, czy dom dochodzi do zadanych temperatur.
Dzięki temu unikniesz sytuacji, w której jeden pokój jest przegrzany, a inny niedogrzany, mimo że same grzejniki są dobrane prawidłowo.
